非標自動化設備之碳纖維材料加工設備

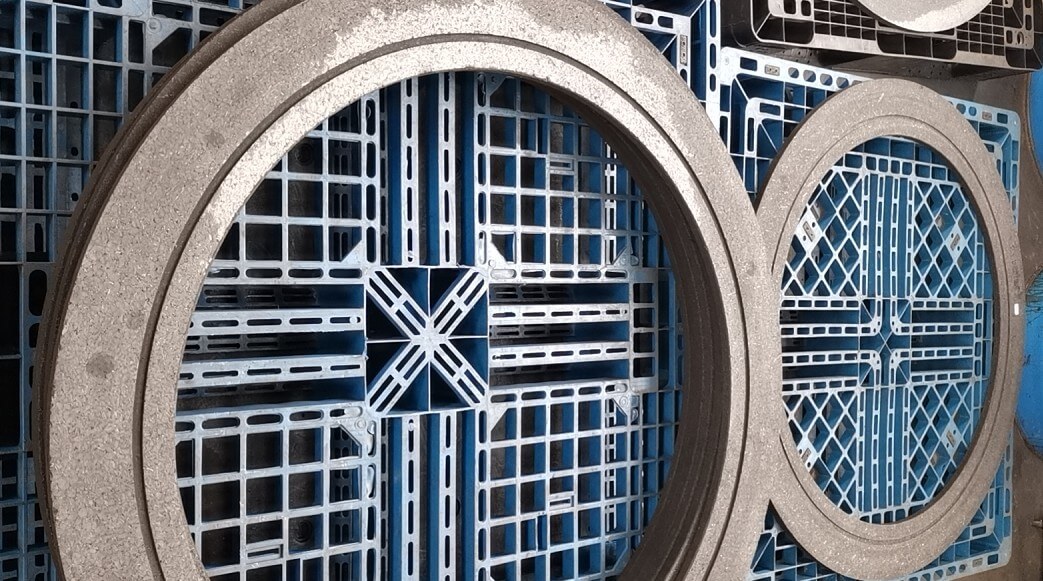

加工成品圖

成品圖片

這臺非標自動化設備之碳纖維材料加工設備是之前做保溫桶的廠家定做的，他也是考察了好幾家，后來還是選擇了我們。理由是之前做的設備效果非常好，相信我們的實力，盡管我們的價格高一點。感謝信任與支持啊。直接進入主題。

原材料，碳纖維材料（耐磨），我這材料孔系很大吸附，只怕吸不住

原材料尺寸：方板1米3X1米3，15mm厚加工平面

客戶考慮到材料孔系大，擔心吸不住，所以給我們寄了一塊，讓我測試一下能否吸附牢固。客戶真是有心了，考慮的面面俱到。后來我們測試這種材料可以很牢固的吸附在真空平臺上面。

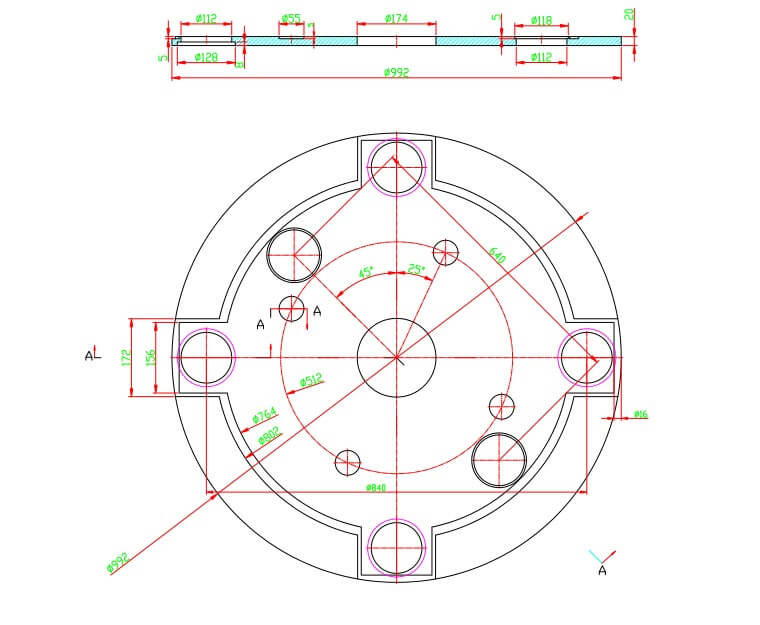

碳纖維材料加工圖紙

非標自動化設備之碳纖維材料加工設備方案

1：臺灣寶元系統

2：4個風冷主軸，其中一個是定做的裝直徑80—90mm的端銑刀，用來銑平面.（效率高，效果好），其余三把刀用來加工各種孔，槽，裝不同的刀具。

3.龍門不動，平臺動，結構更穩定。

4. 7.5kw真空吸附，（建議用水循環的真空泵，相對于風泵會避免揚塵）。

5.做半封閉結構，多重除塵，除塵效果會好一些。

6.東菱130伺服

7.臺灣直線導軌，日本新寶減速機

8.工件固定采用真空吸附，有效避免夾具干涉，上下料會更快，方便。

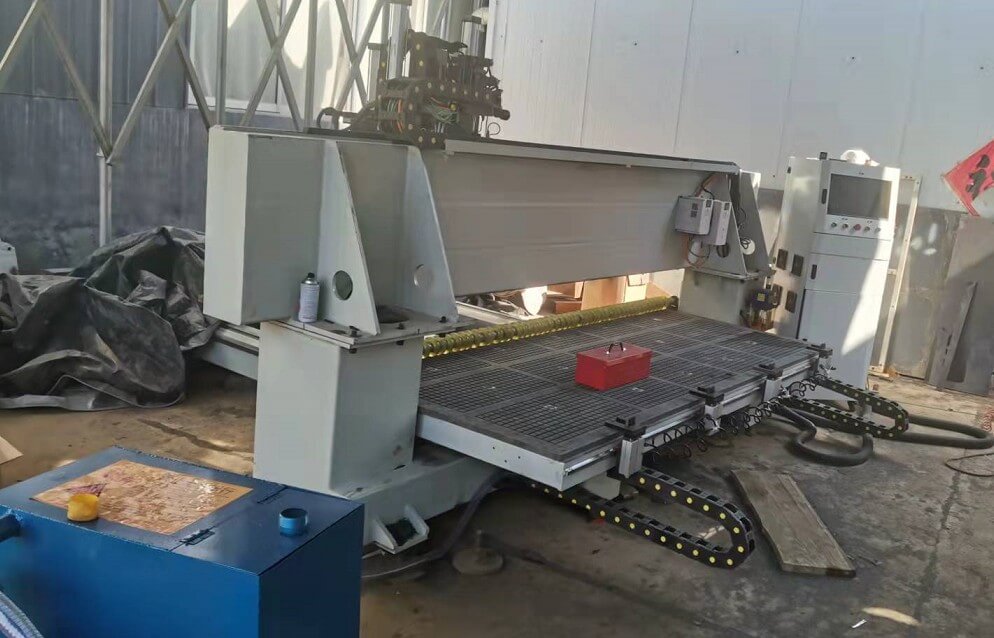

碳纖維材料加工設備機器圖片如下：
